تا به حال به پشت یک ساعت اتوماتیک با قاب شفاف نگاه کرده‌اید؟
اگر این کار را انجام داده باشید، احتمالاً متوجه قطعه‌ای نیم‌دایره‌ای شده‌اید که با حرکت دادن ساعت، شروع به چرخیدن می‌کند. شاید در نگاه اول تصور کنید این قطعه فقط برای زیبایی موتور طراحی شده است، اما جالب است بدانید که یکی از مهم‌ترین وظایف ساعت اتوماتیک بر عهده همین قطعه قرار دارد!
نام این قطعه روتور (Rotor) است.
روتور یکی از اجزای اصلی سیستم کوک خودکار ساعت‌های مکانیکی اتوماتیک محسوب می‌شود. قطعه‌ای که حرکت مچ دست را دریافت می‌کند و از طریق مجموعه‌ای از چرخ‌دنده‌ها، انرژی لازم برای کوک شدن فنر اصلی ساعت را فراهم می‌کند.
اما روتور دقیقاً چگونه کار می‌کند؟ چرا بیشتر روتورها نیم‌دایره‌ای هستند؟ آیا جنس روتور روی عملکرد ساعت تأثیر دارد؟ و اگر این قطعه خراب شود، چه اتفاقی برای ساعت می‌افتد؟
برای پاسخ به این سؤال‌ها، ابتدا باید با نقش روتور در موتور ساعت آشنا شویم.برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
۱. روتور ساعت اتوماتیک چیست؟
روتور یا وزنه نوسانی، قطعه‌ای متحرک در موتور ساعت اتوماتیک است که معمولاً به شکل یک وزنه نیم‌دایره‌ای طراحی می‌شود و قابلیت چرخش حول یک محور را دارد.
این قطعه به دلیل توزیع نامتقارن وزن خود، هنگام تغییر وضعیت ساعت تحت تأثیر نیروی گرانش و حرکت مچ دست شروع به چرخیدن می‌کند.
اما نکته مهم اینجاست:
روتور به‌تنهایی انرژی را ذخیره نمی‌کند!
وظیفه اصلی آن انتقال انرژی حرکتی به سیستم کوک ساعت است. این انرژی از طریق چرخ‌دنده‌ها و مکانیزم کوک به فنر اصلی یا Mainspring منتقل می‌شود.
فنر اصلی نیز انرژی را به‌صورت مکانیکی ذخیره می‌کند و به‌تدریج در اختیار مجموعه چرخ‌دنده‌ها و سیستم تنظیم‌کننده حرکت ساعت قرار می‌دهد.
به زبان ساده، روتور واسطه‌ای میان حرکت مچ دست شما و کوک شدن موتور ساعت است.

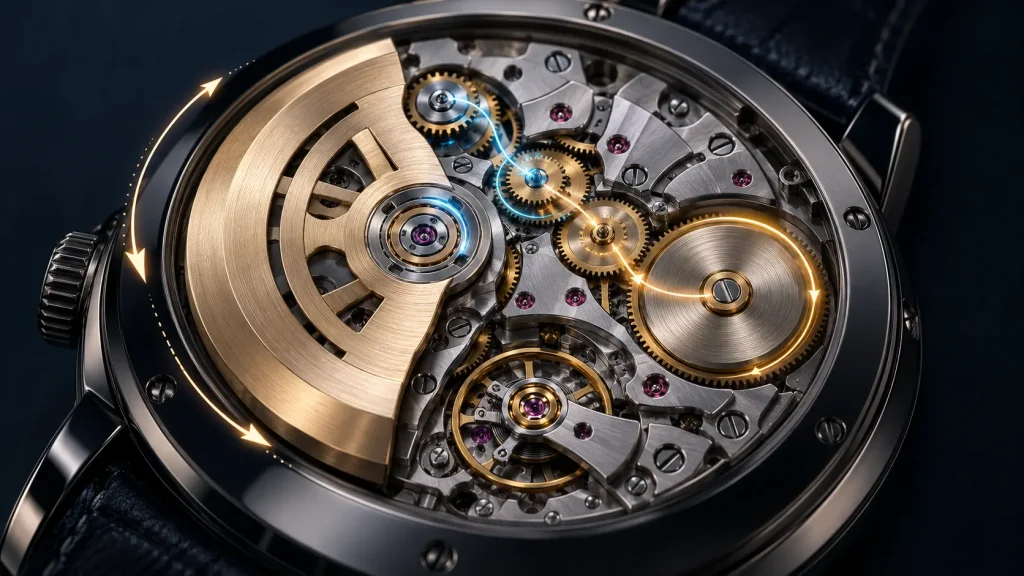

۲. روتور ساعت چگونه کار می‌کند؟
برای درک عملکرد روتور، تصور کنید یک ساعت اتوماتیک روی مچ دستتان بسته‌اید.
وقتی راه می‌روید، دستتان را حرکت می‌دهید یا حتی وضعیت مچ خود را تغییر می‌دهید، موقعیت ساعت نیز تغییر می‌کند.
در همین لحظه، روتور به دلیل وزن و ساختار متحرک خود شروع به چرخیدن می‌کند.
اما این حرکت چگونه باعث کار کردن ساعت می‌شود؟
فرآیند به این صورت اتفاق می‌افتد:
1. حرکت مچ دست: تغییر موقعیت ساعت باعث حرکت روتور می‌شود.2. چرخش روتور: وزنه متحرک حول محور خود می‌چرخد.3. انتقال انرژی: مکانیزم کوک، حرکت روتور را از طریق چرخ‌دنده‌ها منتقل می‌کند.4. کوک شدن فنر اصلی: انرژی حرکتی به انرژی پتانسیل مکانیکی در فنر اصلی تبدیل می‌شود.5. تأمین انرژی موتور: فنر اصلی انرژی ذخیره‌شده را به‌تدریج آزاد می‌کند تا ساعت به کار خود ادامه دهد.
بنابراین برخلاف ساعت‌های کوارتز معمولی که از باتری برای تأمین انرژی استفاده می‌کنند، ساعت اتوماتیک می‌تواند انرژی موردنیاز خود را از حرکت دریافت کند.
البته این موضوع به معنای بی‌نیازی کامل ساعت از کوک دستی نیست؛ زیرا بسیاری از موتورهای اتوماتیک امروزی امکان کوک شدن از طریق دسته‌کوک را نیز دارند.

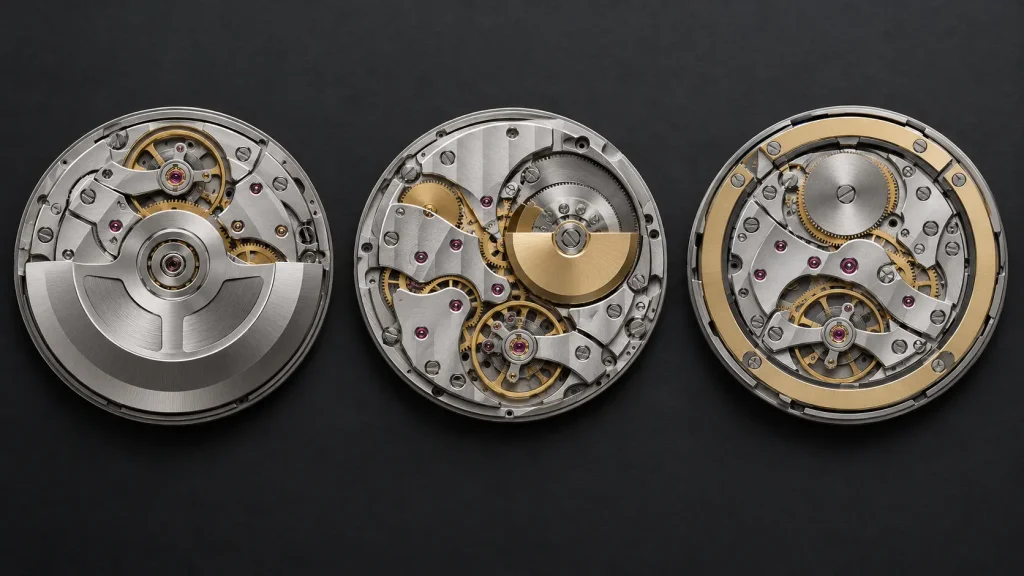

۳. چرا روتور ساعت نیم‌دایره است و از چه جنسی ساخته می‌شود؟
اگر تصاویر موتورهای اتوماتیک مختلف را بررسی کنید، متوجه می‌شوید که بسیاری از روتورها ظاهری نیم‌دایره‌ای دارند.
اما چرا؟
دلیل این طراحی صرفاً زیبایی نیست.
برای اینکه روتور بتواند با تغییر موقعیت ساعت حرکت کند، مرکز جرم آن باید نسبت به محور چرخش جابه‌جا باشد.
به همین دلیل، بخش قابل‌توجهی از وزن روتور در یک سمت محور قرار می‌گیرد.
این توزیع وزن نامتقارن باعث می‌شود نیروی گرانش هنگام تغییر وضعیت ساعت، گشتاور لازم برای چرخش روتور را ایجاد کند.
اما شکل روتور تنها عامل مهم نیست؛ جنس آن نیز اهمیت زیادی دارد.
در بسیاری از ساعت‌های اتوماتیک، روتور از آلیاژهای فلزی ساخته می‌شود. در بعضی از موتورهای پیشرفته نیز از فلزات سنگین‌تری مانند تنگستن یا طلا استفاده می‌کنند.
برای مثال، تنگستن به دلیل چگالی بالا امکان ایجاد وزن قابل‌توجه در فضای نسبتاً محدود را فراهم می‌کند.
در ساعت‌های لوکس نیز گاهی از طلا برای ساخت تمام یا بخشی از روتور استفاده می‌شود.
البته یک نکته را نباید فراموش کنیم:
سنگین‌تر بودن یا گران‌تر بودن روتور الزاماً به معنای عملکرد بهتر موتور نیست.
طراحی مکانیزم کوک، کیفیت قطعات و نحوه انتقال انرژی، نقش مهم‌تری در عملکرد نهایی ساعت دارند.

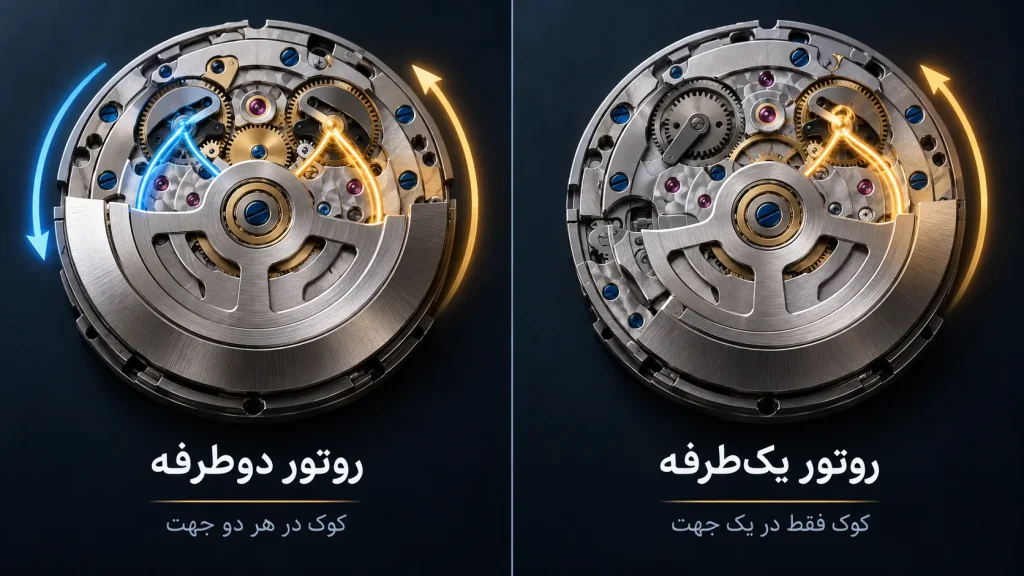

۵. روتور یک‌طرفه و دوطرفه چه تفاوتی دارند؟
یکی از نکات جالب درباره روتور ساعت اتوماتیک، تفاوت میان جهت چرخش آن و جهت مؤثر کوک شدن موتور است.
روتور ممکن است در هر دو جهت حرکت کند، اما این موضوع الزاماً به معنای کوک شدن ساعت در هر دو جهت نیست.
سیستم کوک یک‌طرفه
در این سیستم، حرکت روتور فقط در یکی از دو جهت باعث کوک شدن فنر اصلی می‌شود.
هنگامی که روتور در جهت مخالف حرکت می‌کند، مکانیزم انتقال نیرو اجازه می‌دهد بدون کوک کردن فنر بچرخد.
به همین دلیل در بعضی از ساعت‌های مجهز به این سیستم، ممکن است چرخش آزاد روتور بیشتر احساس شود.
سیستم کوک دوطرفه
در سیستم دوطرفه، حرکت روتور در هر دو جهت می‌تواند به کوک شدن فنر اصلی کمک کند.
برای انجام این کار، از مکانیزم‌های انتقال و تغییر جهت حرکت استفاده می‌شود.
اما آیا این یعنی روتور دوطرفه همیشه بهتر است؟
خیر!
بازده سیستم کوک به عوامل مختلفی مانند طراحی چرخ‌دنده‌ها، اصطکاک و نحوه انتقال نیرو بستگی دارد. بنابراین نمی‌توان تنها بر اساس یک‌طرفه یا دوطرفه بودن، درباره کیفیت موتور قضاوت کرد.
۶. نقش روتور در ساعت‌های اتوماتیک سیکو و فناوری Magic Lever

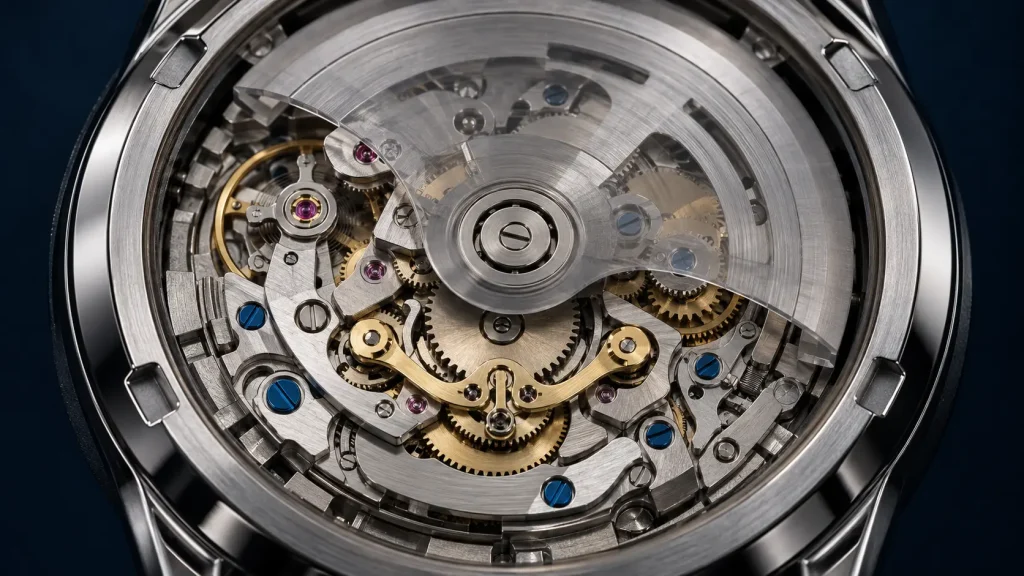

یکی از نمونه‌های جالب مهندسی سیستم کوک خودکار را می‌توان در ساعت‌های مکانیکی برند ژاپنی سیکو (Seiko) مشاهده کرد.
سیکو در سال ۱۹۵۹ مکانیزمی به نام Magic Lever را معرفی کرد.
اما این مکانیزم چه تفاوتی با سیستم‌های معمولی داشت؟
Magic Lever با استفاده از ساختار اهرمی مخصوص، حرکت روتور را در هر دو جهت دریافت می‌کند و آن را برای کوک کردن فنر اصلی به کار می‌گیرد.
این سیستم با طراحی نسبتاً ساده و انتقال مؤثر نیرو، به یکی از فناوری‌های مهم سیکو در توسعه موتورهای اتوماتیک تبدیل شد.
جالب است بدانید که سیکو همچنان از نسخه‌های این مکانیزم در تعدادی از موتورهای مکانیکی خود استفاده می‌کند.
فناوری Magic Lever نمونه‌ای از این موضوع است که در صنعت ساعت‌سازی، همیشه پیچیده‌تر بودن یک مکانیزم به معنای عملکرد بهتر آن نیست.
گاهی یک طراحی هوشمندانه و ساده می‌تواند تأثیر زیادی بر کارایی موتور داشته باشد.

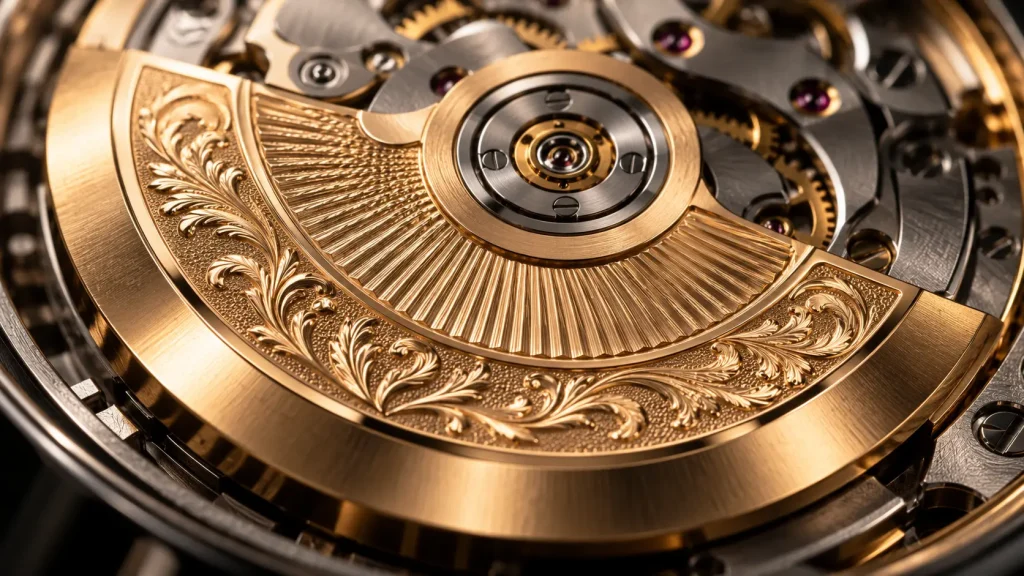

۸. چرا روتور بعضی از ساعت‌های اتوماتیک تزئین می‌شود؟
اگر به موتور ساعت‌های اتوماتیک لوکس نگاه کنید، ممکن است با روتورهایی مواجه شوید که دارای حکاکی، طرح‌های هندسی، پرداخت‌های خاص یا حتی تزئینات طلایی هستند.
اما چرا قطعه‌ای که وظیفه اصلی آن کوک کردن ساعت است، تا این اندازه مورد توجه قرار می‌گیرد؟
پاسخ را باید در ترکیب مهندسی و زیبایی ساعت‌سازی پیدا کرد.
در ساعت‌هایی با قاب پشتی شفاف، روتور یکی از بزرگ‌ترین و قابل‌مشاهده‌ترین اجزای موتور است.
به همین دلیل برندهای ساعت‌سازی از سطح آن برای نمایش هویت بصری، نام برند و هنر پرداخت قطعات استفاده می‌کنند.
گاهی روتور با خطوط تزئینی، حکاکی‌های ظریف یا طرح‌های اختصاصی ساخته می‌شود.
در بعضی از ساعت‌های لوکس نیز استفاده از فلزات گران‌بها و پرداخت‌های دستی، ارزش هنری بیشتری به این قطعه می‌بخشد.
البته باید توجه داشت که تزئینات بیشتر روتور الزاماً به معنای کیفیت فنی بالاتر موتور نیست.
در واقع کیفیت ساخت، طراحی سیستم کوک و عملکرد مکانیکی همچنان اهمیت اصلی را دارند.
۹. نشانه‌های خرابی روتور چیست و چگونه از آن مراقبت کنیم؟
حالا تصور کنید ساعت اتوماتیک خود را حرکت می‌دهید، اما احساس می‌کنید روتور مانند گذشته نمی‌چرخد.
آیا این موضوع به معنای خراب شدن ساعت است؟
نه لزوماً!
در بعضی از شرایط، وضعیت قرارگیری ساعت یا نوع حرکت دست باعث می‌شود چرخش روتور به‌وضوح دیده نشود.
اما اگر روتور واقعاً گیر کرده باشد، سیستم کوک خودکار ممکن است نتواند انرژی کافی را به فنر اصلی منتقل کند.
در چنین شرایطی، ساعت ممکن است پس از مدتی متوقف شود؛ حتی اگر در طول روز از آن استفاده کرده باشید.
نشانه‌هایی که می‌توانند نیاز به بررسی تخصصی داشته باشند عبارت‌اند از:
– متوقف شدن مکرر ساعت با وجود استفاده روزانه و فعالیت کافی– ایجاد صدای غیرعادی از بخش پشتی موتور– احساس گیرکردن یا اصطکاک غیرعادی هنگام حرکت روتور– کاهش محسوس مدت کارکرد ساعت پس از استفاده معمول
البته هیچ‌کدام از این موارد به‌تنهایی خرابی روتور را ثابت نمی‌کنند و بررسی موتور توسط ساعت‌ساز متخصص ضروری است.
برای مراقبت از روتور نیز بهتر است از وارد کردن ضربه شدید به ساعت خودداری کنید و آن را برای کوک شدن به‌شدت تکان ندهید.
روتور برای حرکت طبیعی مچ دست طراحی شده و نیازی به حرکات شدید و غیرعادی ندارد.
همچنین سرویس دوره‌ای موتور مطابق توصیه سازنده می‌تواند به حفظ عملکرد مناسب سیستم کوک کمک کند.

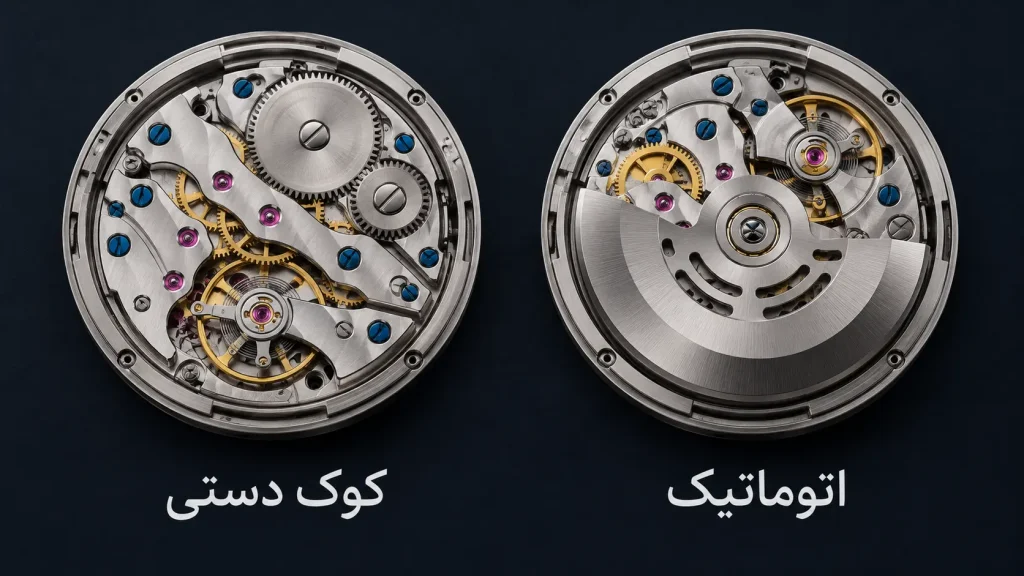

۱۰. تفاوت روتور در ساعت‌های اتوماتیک و ساعت‌های مکانیکی کوک دستی چیست؟
یکی از سؤال‌هایی که ممکن است برای علاقه‌مندان تازه‌وارد به دنیای ساعت مطرح شود، این است که آیا تمام ساعت‌های مکانیکی دارای روتور هستند؟
پاسخ منفی است!
ساعت‌های مکانیکی از نظر روش تأمین انرژی به دو گروه اصلی تقسیم می‌شوند: کوک دستی و اتوماتیک.
در ساعت‌های مکانیکی کوک دستی، انرژی موردنیاز موتور از طریق چرخاندن دسته‌کوک و کوک کردن فنر اصلی تأمین می‌شود.
اما در ساعت‌های اتوماتیک، مکانیزم روتور امکان کوک شدن فنر اصلی از طریق حرکت ساعت را فراهم می‌کند.
بنابراین تفاوت اصلی این دو نوع ساعت در نحوه کوک شدن فنر اصلی است، نه در اصل مکانیکی بودن موتور.
البته بسیاری از موتورهای اتوماتیک امروزی علاوه بر روتور، امکان کوک دستی از طریق دسته‌کوک را نیز دارند.
به همین دلیل اگر یک ساعت اتوماتیک برای مدتی متوقف شده باشد، در بسیاری از مدل‌ها می‌توان آن را ابتدا به‌صورت دستی کوک کرد و سپس روی مچ بست.
نکته جالب اینجاست که وجود روتور باعث نمی‌شود ساعت اتوماتیک لزوماً دقیق‌تر از یک ساعت مکانیکی کوک دستی باشد.
دقت هر دو نوع ساعت به کیفیت طراحی، تنظیم موتور و شرایط عملکرد آن بستگی دارد.
